PIERBURG.2B2 , Pierburd.2B3 , Pierburg.2B5 , Pierburg.2B6 , PIERBURG.2B7
 VW.2B5 ,  VW.2B6  , VOLVO.2B5  , VOLVO.2B7



           32 2B2, 32 2B3, 34 2B2, 34 2B3, 34 2B5

 Bild 1   Register - Fallstrom - Vergaser  32/32 2B2   34/34 2B2

7.17412.00  049129015E  7.17411.00  049129015D   7.17456.00  055129017T  7.17458.00  046129015A  7.17512.00  049129015F   7.17587.00  035129015  7.17848.00  049129015T  7.17645.00  049129015G
7.17158.00  055129017 x 7.17201.00  055129017P x 7.17747.00 = 055129023G x 7.17196.00  055129017A x 7.17325.00  055129017Q x 7.17748.00  055129023H  x 055129023K = 7.17784.00
34/34 2B3
7.17457.00  046129015  7.17639.00  046129015B  7.17458.00  046129015A  7.17458.00  046129015A
                            Bild  1    2B2  + 2B3





  Bild  2           =     34/34 2B5    Audi / VW   /

7.17952.01  049129016H  7.17952.11  049129016T  7.17952.15  049129017H  7.17952.03  049129016F  / AU111= 049129017 =7.17952.13  / AU108 =049129017A =7.17952.10  /  7.17953.10  035129015G  7.17953.12  035129015H
 AU84 =049129016E =7.17952.00
7.17952.10  049129017A  7.17952.04  049129016J  7.17952.14  049129017B  7.17954.00  035129015J  7.17954.10  035129016  7.17954.01  035129015L  7.17954.11  035129016B  7.17954.02  035129015K
7.17954.12  035129016A  7.17952.02  055129024C   / AU110 =055129024T = 7.17952.12 /  055129025F = 7.17952.16 /
VW LT  2B6 2,4  7.18050.00  073129015   7.18050.01  073129015B
Volvo 740 7.17952.40  1317036 VO8-1  717952.44  1332354  VO13-1
                     Bild 2  2B5




                     Bild  4  auch 2B5  auch Volvo


                                         Bild 3
                              +  34/34 2B5 VOLVO     +  34/34 2B7 mit dreifach Pulldown ohne Bild  7.952.51  1357108  VO15

Unterschied zu 2B5 für VW = 12  = Pneumatisches Abschaltventil  =7.20907.01  7.20907.02 =  4.07304.00   901074597    ( Ti184 )   7.20975.23  90280997
50 = Pulldowndose   54 Starterdechel
                                       Bild 5
 34/34 2B6 VW LT  34-2B6   342B6  VW LT  Typ2 T2 2400  66KW/90PS  073129015 = 7.18050.00  11.1982 --- 08.1986      (ab 06.1986 = 2E3 Vergaser)



Bild 6

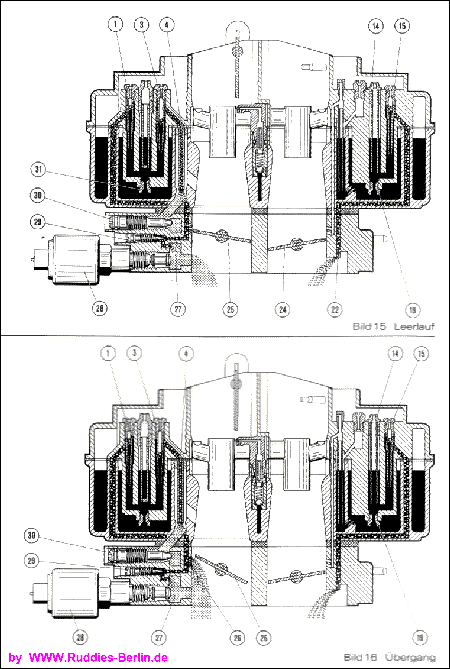

Bild  unten  Leerlauf   /  +  Übergang I. Stufe




Bild 1    =   2B2
 Bild 2   =   34/34 2B5
Bild Bezeichnung   Bestell  Nr.
 3 Bild 2 Drehfeder 2B5  + 2B4 049129489L = 3.37457.00 =   4.072854.04
  5 Bild 2 Drosselhebel  2B5   5.19879.00  5.19879.00.0
5  Bild 5 Drosselhebel 2B6   073129343 =5.21305.00 =4.07317.09
 6  Bild 1  Rückdrehfeder / 2B2 Biegefeder  3.34558.00 = 049129489C =     3.34088.00
12 Bild 3 Pneumatisches     Abschalt Ventil    Schubabschaltung 4.07304.00
14 Bild 1 Hebel kpl.  2B2   049129343C =5.17156.00
20 + 21 Bild 2 2B5  Hebel II. Stufe    mit  Hebel 21 nur Kkpl.  =   3.37323.00  5.19752.02   13111276931 =5.17156.00  035129350A =5.19752.03
20 Bild 5 2B6 Hebei II.Stufe    073129476= 5.21306.00 =4.07317.09
22 Bild 1 2B2 + 2B3  Co-Schraube  Bild oben  Gemischregulierschraube  = Co        = AU-Bescheinigung   237921 056129427 =5.16430.00
24   Regulierschraube  2B2 + 2B3 Bild oben  Umgemischregulierschraube  U/min = AU-Bescheinigung 800 - 950 U/min 5.16513.00
28  2B5 + 2B7  Co-Schraube  Bild unten       "         "          "            = Co       = AU-Bescheinigung 5.16430.00
30  2B5 + 2B7  Regulierschraube  Bild unten  Umgemischregulierschraube U/min  =  AU-Bescheinigung   800 - 950 U/min 5.16513.00
32 Bild 4 Stopfen / Eingriffssicherung blau   Co-Schraube 3.34250.00
33 Kappe / Stellschraube   3.27710.00   237927
34  B 2 4 5Umluftabschaltventil 12V  049129412C =7.20301.01
35 Isolierflansch im Satz 34/2B2 -2B7 3.34026.00 049129341A =3.34026.00
35 Isolierflansch  32/2B2  K32172  33217200 055129341 =3.32172.00
38 Kurvenscheibe  " 158 " Ersatz für klemmende Kurvenscheibe  / Stufenscheibe  = eingegossen in Kunststoff    237983    5.21494.01   VOLVO 740
  Stufenscheibe    /    5.21040.06   035129165G Automatik  5.21040.04 035129165F =5.21040.04.0
47 Pumpenkolben kpl.   ( oder nur die Pumpenmanschette =  4000E ) 073129067 =4.07246.09
Bild 1 2B2 oben !!
35 Bild 1 Pulldown Membrane 2B2    klein 2B2 auch im Kleinreparatursatz VW = 5.18227.00 klein wie im Satz 4.00S6G.00 7.17412.00 055129223 =5.16315.00
41 Bild 1 Pulldown Membrane 2B2   groß "62 "  VW AUDI 80  AUDI 100  1,6 85PS 4Zyl.  große Membrane mit langen - runden Stößel 055129221B =5.15523.00
  Pulldown Membrane 2B2    VW =   AUDI 100 5S   mit runder Stange  lang.  große Membrane nur 7.17411.00 Hand. 055129221B =5.15523.00
Bild 2 2B5
40 Bild 4 Startkörper  09.1979 --- 2B5  VW 049129161E =519749.00
40 Startkörper  08.1980 --- 2B5 049129161F =5.21035.00 =5.21035.01
40 Startkörper 09.1979 -- 2B5 AUDI 80GLS/100Aut 049129161E =5.19749.00
40 Startkörper  09.1979 - 08.1980 2B5 AUDI 100/5S  2,2 85KW/115PS 035129161A =5.19749.01
41 Buchse Volvo  2379312 3.37509.00

44 Kunststoff-Hebel   237934 =3.36739.00
45 Verbindungsstange   13111276943 =3.37709.00
46  Bild 4 Satz Pumpenkolben   4.07246.09
47 Pumpenkolben  ZK14745 = 5.14745.01  =  055129067  == 4.07222.00  =  2379309  = 073129067 =4.07246.09
50 Pulldown Dose wie  Abbildung  VW =  029129220B  5.19929.04 = 035129220 =  4.07268.47 049129220B =4.07268.46
  Pulldown Dose 2B5  doppelt Volvo = 237938  4.07268.16 049129220E =4.07268.16
  Pulldown Dose 2B7   dreifach Volvo  = 1270173  Ti200  4.07268.24
50 Bild 5  Pulldown Dose 2B6  LT 2,4   61 + 66KW  für Vergaser = 073128015  =   5.19138.02  073129220  =    073129220 =4.07268.49
53 Bild 1 Verbindungsstange   055129255U =3.33376.00
53 Isolier Ring   im Satz Startdeckel / Startgehäuse    115458298380   02891221  237941   40740770 055129193C =3.17950.03
54 Bild 1 Sicherungsring / Klammer   3.18686.00
54  - 112  Bild 1  Kunststoffbuchse   für Verbindungsstange und Starterwellen-Hebel  im Hebel 055129446A =3.33202.00
112 Bild 1 Unterlegscheibe  Starter-Verbindungsstange   3.16652.00
54 Startdeckel  Startautomatik 2B5  12V 035129191B =5.119783.05  035129191C =5.19783.06   035129191G  =5.19783.09   035129191 =5.19783.02
  Starterdeckel 265 Thermoventil 036131851  5.019783.??
54  - 58 Startdeckel  " 232 "  049129191F = 5.19783.00 x 049129191K = 035129191 = 5.19783.02 x 059129191K = 5.19783.03 x   = 4.07414.52 049129191J =5.19783.04
54 Bild 5  Startdeckel  2B6 nur 12V. 34 2B6  LKW  TL 2,4 66KW   ab 11.1982  ::              ab 08.1986  = 2E3 Vergaser    073129191 =4.04262.13
  Startdeckel       Wasser  - Anschluss gerade   Volvo = 237942  2B5 + 2B7   5.21146.00 4.07414.58
56a  58a Thermoventil        am Start- deckel   nur bei einigen Vergaser  035131851   035131851 =7.20422.03
60 Anreicherungsventil o100     035129367 =5.11667.29
61 Übergangsdüse 3.24250.43 nach Kennblatt  95  100  130 ..  035129402  =3.2425027 =095  ,  055129402A =3.24250.29 =100 055129405M =3.34250.43 =130
62 Unterdruckdose  II. Stufe   2B5 2B7   ist fast nie defekt ! 035129061A  035129061G  073129061 =5.19522.00 055129016J =4.07271.05 =4.07271.26
Unterdruckdose II. Stufe  2B2    Metall 055129061F=5.17397.00
  Unterdruckdose II. Stufe  2B3 5.17712.00
72  2B2 + 2B3 Gewindestift Bild oben Einstellschraube Grundeinstellung I.Stufe mit Messuhr und Messklotz ca. 0,05mm 3.34646.00
69  2B5 + 2B7 Gewindestift Bild unten Einstellschraube Grundeinstellung I.Stufe nur mit Messuhr und Messklotz ca. 0.05mm 3.34646.00
75 Einspritzrohr Nr.11 =     i =2x040     BMW = 1276965  5.17133.00  =  049129433   5.17482.00 = 049129433A 049129433D =5.19396.00
  Einspritzrohr   Nr.10  = i = 2x 040     035129433 =5.19372.00
76  - 80 Startdeckel  141  12V  2B2   049129191B =5.17227.00
77 Bild 4+5 Satz Pumpenverbindungs  -  Stange  4.07221.00 kpl. mit Feder    237956   073129475 =4.07221.00
82 Bild1 Kugel E- Rohr  4mm  Stahl     036129325 =3.01557.00
83 Bild1 Druckfeder  E- Rohr      049129437 =3.18922.00
83 Vergaserdeckeldichtung   2B2  +2B5    049129181 049129281C =3.34025.01
84  Vergaserdeckel  2B2  2B3  Ti150.1
84 Vergaserdeckel  2B5 jeder Vergaser ein anderer Deckel  immer die eingeschlagene Kennzahl nennen. AU xxx 055129109AA =5.19777.02
    049129109R =  049129109AB = 5.19771.01 / 049129109AR = 5.19771.02 / 055129109H = 5.19777.00 / 055129109AA = 5.19777.02 / 049129109AC = 5.19773.01   4.07273.78
85 Bild 4 Satz Pumpenhebel 4.07220.00   237958
86 Bild 1 Vergaserdeckeldichtung 055129281A  = 3.33403.00 x   1975 -  01.1976  im Satz 4.00S6G.00   x K33403 = K34513  = 055129281B =3.34513.00
86 Bild 1 Vergaserdeckeldichtung   ab 01,1976 ----    049129281   049129281C = 3.34025.00 x K34025 = 3.34025.01   049129281C
89 Satz Schwimmer + Nadel = dünn  neu  " B " 4.07266.18 2x 4.07266.12
89 Bild 2 Satz Schwimmer + Nadel =       " B "  1 Stück    4.0726612.0  055129201F=4.07266.12
93 Bild 1 Vergaserdeckel 2B2  2B3 siehe  Ti150.1
93 Vorzerstäuber I. Stufe + II. Stufe    2B2 + 2B5   035129327 =3.37196.01.0      049129327 =3.37196.01.0
96 Hauptdüse  I. Stufe  z.B. x115             12701165 055129405B =3.33124.35
97 Hauptdüse  II. Stufe  z.B. x122,5           7286016 055129405F =3.33124.40
98 Leerlauf- /Luftdüse  I. Stufe  z.B. 42,5/125   035129415C =5.15868.10
   I. Stufe  z.B. 45/120   035129415 = 5.15868.21
    z.B. 35 /130 073129415A =5.13253.06
99 Leerlauf- /Luftdüse II. Stufe  z.B. 40/125         12769839    049129425 =5.13253.09
100 2B5 Zusatzkraftstoff-Luft-Düse  Kombdüse        42,5/127,5  035129415B =5.18492.08
100 Bi.2 2B5 Zusatzkraftstoff- Luftdüse  Kombidüse z.B. 45/125        A0000714236 =5.18492.19.0    PKG    035129415D =5.18492.19.0
100  2B5 Zusatzkraftstoff- Luftdüse Kombidüse  z.B. 35 /90        2B6 / 5.18492.07 42/130 2B5 +  Ersatz  für 2B2 Ti150 / 073129415B = 5.18492.33.0
101 Übergangsdüse  / II. Stufe  z.B.   180    oder  205    12769919    035129405    049129405B = 3.33124.63   3.33124.68
108 Bi.1 2B2  Zusatzgemisch   / Luft Luftdüse    Ti150.1 z.B. =  130   =    049129435A =5.17222.43     z.B. 130
109 Bi.1 2B2 Zusatzgemisch  /  Kraftstoff Kraftstoffdüse  Ti150.1      M3  3.33016.07  = 45  =    046129425 = 3.33016.06     z.B. 42,5
neu 108+109 neuer Vergaerdeckel  = Ti150.1 Kombidüse  Zusatzgemisch 42,5 / 130  049129415E =5.18492.07
    Kombidüse  42,5 / 127,5 035129415B =5.18492.08
    Kombidüse    ? 046129415B =5.18492.14
    Kombidüse 45 /145 046129415C =5.18492.15
110 Leerlauf - Luft -Düse I.Stufe g42,5 /125 035129415C =5.15868.10
    g42,5 / 120 5.15868.20
    g45 /120 035129415A = 5.15868.21
  Leerlauf - Luft -Düse I.Stufe g57,5 / 135 5.15868.51
111   II,Stufe  g40 / 125   049129425 =5.13253.09
    g42,5 / 120 5.13253.15
90 Bild 2 Schwimmer + Nadel - Satz VW = 027129391 =4.07266.06      026129391 =4.07266.12   x 2 Satz
ohne Satz Starterklappenwelle  2B5  + 2B7   Ti200      Ti216 Kunststoffhebel 4.07301.02
  Satz Starterklappenwelle  2B4 + 2B6 VW LT  Vergaser  mit Verbindungsstange und Plastik-Hebel ( Schnellleerlauf ) 4.07301.11
Nachbau Service Satz 34 2B2  Pumpenmanschette        (Dichtungen) 4.00S6G.00
Nachbau Service Satz  34 2B5  -  AUDI - VW  + 2B7 - VOLVO 4.0S51G.00
  Reparatursatz 32/32 2B2  1974 -- 04.1975   4.03268.00 / 4.02000.04 4.03239.01
    34/34 2B2  1,6  / 63KW  1976  + 2B5  + 2B7  Abbildung mit 2 neuen Schwimmern 4.03261.00  Abbildung  unten
    34/34 2B2  1,6 / 63KW  4.03264.00
    32/32 2B2 051975  -  08.1975 4.03270.00
    34/34 2B5 4.02138.00
    34/34 2B6 LT 4.02138.01
  Kleinreparatursatz 34/34 2B6 LT + 34/34 2B5 Santana + Passat + Jetta +  AUDI 80  1,6/63KW + 1,9/85KW 4.02000.00
  Dichtungssatz 34/34 2B5 + 2B6 4.01242.00
  Isolierflansch  unter dem  Vergaser  / Fußdichtung 2B5 dick ca 23mm  sehr selten  meist Gummiflansch   VW =  35000123 035129799D =3.50001.23
  Bold  5  Isolierflansch unter dem Vergaser 2B6 TL 2,4 ca. 6mm dick           ERO 073129799  VW-Ersatzteil 3.50000.0U    ERO073129799
  Gummiflansch unter dem  Vergaser bei sehr alten Fahrzeugen + 2B2 Vergasern  VW =    35000128      pi009 055129761B =3.50001.28
  Gummiflansch unter dem Vergaser 2B2+2B3+2B5  VW  =    35000134 049129761 =3.50001.34
  Kraftstoffpumpe Golf - Scirocco TS  1,6 63KW/85PS  + 1,8 66KW/90PS 026127025 =7.20802.52
  Gasblasenabscheider  VW T2 2,4L.   61KW/83PS + 2,4 66KW/90PS   01.1983  -  08.1986   Vergaser 34/34 2B6 073127177R =7.21110.00
  Gasblasenabscheider  mit Druck- Refgler   Ersatz 4.05283.50
  Rückschlagventil  schwarz/weiß

in der Unterdruckleitung
Pulldown / Vakuumbehälter
 046905291A =7.20724.00

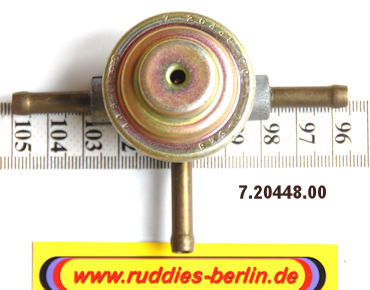

  Druckregelventil Audi GT5
AUDI 100/5 1,9  74Kw
+ AUDI 100 GL + GT5S 1,9 + 2,2 85KW
3x 6mm + Befestigung M5
    035127405 =7.20448.00


Ti86 Vorspannung Rückdrehfeder 2B2 + 2B3 Drosselklappenmontage.
Ti200 VOLVO 740    34/34 2B7    Dreifach - Pulldown  /  Einstellanweisung !
AN 2B2-2B7  Schlauch - Anschlussplan / Unterdruckleitungen
ServiceAnleitung  Schwimmerkammer- Belüftungsumschaltventil 1 in Bild 16 in  ist ein original VOLVO Ersatzteil  1336595
Ti150.1 Alter Vergaser neuer Vergaserdeckel
Servive-Anweisung  2B5
Keine Leistung : Nachdem nun die Fahrzeuge ihr Lebensalter lange überschritten haben, tritt nun bei Überhitzung folgender Fehler auf:
  der Schwimmernadel-Ventilsitz wird im Vergaserdeckel lose und rutscht einige mm herunter und stoppt den Kraftstoffzulauf für eine
  Schwimmerkammer !! Abhilfe: nur ein neuer Vergaserdeckel!!!  Alles andere ist nur von kurzer Zeit!
Düsenbestückung, Einstellwerte Kennblätter
Service-Anleitungen  Instruction in englisch  VOLVO 740 B230K  2B5
    Bei abmontiertem Vergaserdeckel kann man die Schwimmerstände gut erkennen. Sie sind  etwas unterschiedlich ( das Maß "h" oder im 2.Bild "A" beträgt bei der 1.Stufe 28mm und bei der 2.Stufe 30mm .

Das Niveau ist bei Hohlschwimmern nicht einstellbar! Es ergibt sich durch die Verwendung einwandfreier Schwimmer und Schwimmernadeln bei korrekt sitzenden Schwimmernadel-Sitzen ( bei Abb.2  )



 Schwimmer - Niveauwerkzeuge

Reparatursatz - Inhalt



                      008 +027 Kleinreparatursatz 2B5   4.02000.00  + 4.02000.01   /  008 + 027 + 043 = 4.02138.00 = 4.02138.01 = 4.02138.02 nicht mehr lieferbar.





 Nachbau Service-Satz  = 4.0S51G.00  2B5  + 2B6 +  2B7  /  /
    Beinhaltet Dichtungssatz 4.01242.00  mit  D. Dichtung  =  049129281C
  Service-Satz 2B2  ( alt ) = 4.00S6G.00  mit Pulldown-Membrane klein  5.16315.00   Bild  1  Pos.35/ wenn Ihr Vergaser die große Membrane mit den runden Stößel hat, bitte die Pulldownmembrane 5.15523.00 mit bestellen.
Satz jetzt mit Schwimmernadel dünn "B" für neuen Schwimmer  "B"  in Bild  1   Pos. 41  x mit Vergaserdeckeldichtungen 3.34513.00 + 3.34025.01
nicht wiw Abbildung !!! im Satz sind Schwimmernadeln  dünn "A"  für die alten SchIwimmer  " A "

Im Satz 4.0S51G.00 sind Schwimmernadeln  " B " dünn  ( für die neuen Schimmer !  "B" )
brauchen Sie  Schwimmernadeln  " B "  dick , dann extra bestellen,
Sollten in Ihrem Vergaser noch Schwimmer " A "  sein , dann die Schwimmer-Nadeln bestellen! " A "  dünn  5.18367.00  oder
dicke  Schwimmernadel Bild oben  " B "
dünne Schwimmernadel Bild unten " A "


           Die Vergasernummer
beim2B2    2B3  2B5

             auf dem Nr. Fähnchen
             oder im Vergaserdeckel eingeschlagen z.B.  AU 35
              ist laut Vergaser Anwendungsliste  =
             Au35 = 049129015E  =  7.17413.00
                    ist für die Ersatzteilbestellung wichtig.
              Original Reparatursatz 2B2  4.03268.00  +  2B5 + 2B7  4.03261.00 = 4.02138.00  Besser , genauer wird's mit der AU  _ Nummer !!!!!
                                       2B5 2B6 2B7  der Origilal Zwischen-Iso-Flansch hat nur ein Loch 1.Stufe   !!!
mit  original Zwischenflansch  3.34026.00   + Pumpenkolben kpl.
 + 2 x Schwimmer neu "B" mit Ventilnadeln neu "B" dünn
 2B5 Pulldowndose auf Dichtheit  prüfen und eventuell bestellen.  =  4.07268.46    Bild 2 + 3 Nr.: 50  Pulldown- Dose  extra bestellen.
Kleinreparatursatz =  4.02000.00



wenn schon neuer Schwimmer " B " im Vergaser sind , dann bitte auch die neuen Ventilnadeln " B "  mit bestellen.
Schwimmernadel " B "  dünn . =  5.16025.00  =  055129201  mit bestellen
Schwimmernadel " B "  dick    =   5.04710.E0

Vergaserdeckel

  Schwimmernadel   A dünn  =  5.18367.00  //    Schwimmernadel  B dünn =   5.16025.00 Verrutschter Nadelsitz ( rot )  = defekter Vergaserdeckel .
          ohne Haken                       eine Schwimmerkammer leer !!!! keine Leistung !
Schwimmernadel   A  dick  =  5.04709.E0     // Schwimmernadel  B dick  =   5.04710.E0 Hier auf der Abbildung ist der Sitz (rot) nach unten verrutscht und schließt dadurch das Ventil. Trotzdem der Vergaser noch leer ist
  und der Schwimmer voll geöffnet hat. Hier hilft nur  ein neuer Vergaserdeckel oder eine sehr gute Mechanik-Werkstatt.




     Einstellungen / Kennblätter


Startdeckel "265"    ?
Therniventil = 035131851

34/34 2B4  BMW



7.18038.00.0  =  055129023E 7.17411.00.0  =  049129015D 7.17412.00.0  =  049129015E 7.17952.00.0  =  049129016E 7.17952.10.0  =  049129017A 7.17645.00.0  =  049129015G
7.17952.03.0 =   049129016F 7.17952.13.0  =  049129017 7.17953.10.0  =  035129015G 7.17953.12.0  =  035129015H 7.17458.00.0  =  046129015A 7.17457.00.0  =  046129015
7.17639.00.0  =  046129015B 7.17587.00.0  =  035129015 7.17954.00.0  =  035129015J 7.17954.10.0  =  035129016 7.17782.00.0  =  035129015B 7.17954.01.0  =  035129015L
7.17588.00.0  =  035129015A 7.17954.02.0  =  035129015K 7.17954.12.0  =  035129016A 7.17848.00.0  =  049129015T 7.17952.01.0  =  049129016H 7.17952.11.0  =  049129016T
7.17952.15.0  =  049129017H 7.17954.11.0  =  035129016B
