PIERBURG  - SOLEX - Vergaser  40PDSI , 38PDSI , 36PDSI  Mercedes Benz + BMW   LKW  L208 / L308  / L409 =  2,3L  / 66KW  ( 90PS )   36PDSI   38PDSI   40PDSI   40PDSIT

SOLEX Fallstromvergaser  38PDSI-2  Mercedes 200 2 Vergaser-Anlage 95PS 1966  DB110     +   Mercedes 230  2x 38PDSI-2 105OS
  7.15736.00 vorn Autom. A0010701404 = 7.15480.00 vorn Handsch. A0010713601 = 7.15704.00 hinten  Handschaltung. + Autom. A0010714101

Bild  1           DB      vorn

                                                                          Bild 1 A      hinten

                                                 für   Bild  1   +   Bild 1 A

                                     4.SX200.DB
in B1 Startventil = Pulldownmembrane 1 = ZK8014 =A0000703752 =5.08014.00
  8 Pumpenmembrane" 8"   ZK5640 = 5.05640.00
17 Zwischenflansch  "17"   K20126 =A0000714480 =3.20126.00  extra bestellen
57 Deckeldichtung    "57"    A0000714380 K18656 = 3.18656.00
59 Rücklaufventil     " 59" (   ZK4184 =  ZK4185 = 5.04184.00  = 5.04185.00)
  Membrane  mit Ventilnadel für Rücklaufventil  im Ventil   ZK4190 =5.04190.00   Ersatz für Rücklaufventil  ZK4185 =A0000701146 = 5.04184 =5.04185.00
ohne Bild Pulldownmembrane flacher Stößel  für Vergaser DB200 1966 2L/95PS =  hinten  A0010714001  E15703  7.15703.00 =  ZK8014 = 5.08014.00
  + Vergaser  A0010714101  E15704 7.15704.00    1966


für 2 x  38PDSI-2 DB 200  95PS/70KW + DB 230 105PS /77KW  = 4.SX200.DB  den Zwischenflansch ( 17 )  3.20126.00 extra mit bestellen.

                              Vergaser-Flanschdichtungen extra mit bestellen
Kraftstoffpumpe  DB200  70KW/95PS  08.1965---   A0000919801 =7.14972.50  APG93  Ersatz = A0010914801 =7.15552.50 DB9

PIERBURG  Fallstromvergaser  40PDSI
  ab 07.1975  A0010700404  = 7.17150.00  =  E17150 / A0010702604 = 7.17462.00  = E17462
  Bild2           DB



 Bild 2   A0010700404 = 7.17150.00  =  E17150  +   Ap0010702604 = 7.17462.00  = e17462
Bild 2    A0010703404 =7.17541.00   = E17541  +    A0010703304 =7.17542.00  =  E17542 =   DB209  L409  ab  8.1976  - 08.1982
Bild 2 Dichtungssatz  =4.00315.00

Bild 3 ab 01.1977 = A0010703504 =7.17487.00  = E17487   + ab 05.1979 = A0010705904= 7.17912.00  = E17912
Bild 3   Dichtungssatz =4.00316.00 mi Iso-Zwischenflansch   12 =3.34498.00
         Oe. Nr.   PIERBURG Nummer
00   Dichtungssatz 40PDSI  DB  + 2002BMW   4.00315.00
    Kleinreparatursatz 40PDSI DB   4.02001.48
Kleinreparatursatz 40PDSI BMW 4.02001.49
  Bild 1 Reparatursatz  DB 200 -- 01.1986    4.02304.00.0
  Bild 2 Service Satz   4.00S8G.00
00   Reparatursatz  LKW  40PDSI 2,3 / 66KW   4.02319.00
Pos.Nr.
13   Iso - Dichtung dünn grün   A0000716280 =3.20325.00
10 Bild  2  Gemischregulierschraube Co   A0010713771 =3.34686.00
10 Gemischregulierschraube  Co  A0010713071 =3.24493.00
15   Anreicherungsventil    ZK6658 A0000703046 =5.06658.13
17 Bild 2 Leerlaufabschaltventil  12V  g57,5  lang !  =  ZK12972 = 7.12972.12.0   g57,5 A0000721317 =7.12972.12.0
    als Ersatz  7.12969.10   lang ist nur g52,5 !!!  not Ersatz   7.12969.10.0
    Leerlaufabschaltventil  12V  g 40     kurz   1311126189 =7.12971.05.0
    Leerlaufabschaltventil  12V  g 42,5  =   7.12971.06.0  =   1311261188 =7.12969.06.0
    Leerlaufabschaltventil  12V  g45   1311261187 = 7.12969.07
    Leerlaufabschaltventil  12V  g 45   1311262698 = 7.12971.07.0
    Leerlaufabschaltventil  12V  g 47,5   7.12969.08.0
    Leerlaufabschaltventil  12V  g47,5   13111261024 = 7.12971.08
    Leerlaufabschaltventil  12V  g 50    BMW = 13111260516    ZK12971 A0000721217 =7.12971.09.0
    Leerlaufabschaltventil  12V  g 55    ZK12971 A0000720817 =7.12971.11.0
    Leerlaufabschaltventil  12V  g 60   7.12971.13.0
    Leerlaufabschaltventil  12V  g 62,5    ZK12969 A0000720017 =7.12969.14.0
18   Hauptdüse       Gg x145 K      K18333 A0000718335 =3.18333.49
21   Luftkorrekturdüse  a 80    K2944 A0000711134 =3.02944.21
23   Membrane "20"       A0000704852 = 5.06972.00.0
37   Vergaserdeckeldichtung  5Loch im Satz  4.00S8G.00   K18565 = 3.18656.00   A0000714380 =3.18656.00.0
41   Schwimmernadelventil 2,0 m.K.  =  ZK89/2 A0000710644 =5.00089.02.0
      Ersatz =     5.00089.02  = 4.0741451N
35   Schwimmer 10,5 g      5.06440.00       070129391 A0000711343 =5.06440.01.0
68 Bild 2 Dämpferdose / Schließdämpfer Unterdruckregler ZK9489 = 5.09489.00  Automatik  A0000702953   ZK12996 A0000701953 =7.12996.00.0
    mit Halter 70  3.23424.00 + Drossel-Ventil  PE20244 = 7.20244.00 = A0000701053
77   Verzögerungsventil   schwarz - grün  PE20244   DB 409 Autom.                   A0000701053 =PE20244 A0011401860 =7.20244.00.0
    Fußdichtung 0,5mm   3.50000.05

  Bild3  + Bild 4
                                            A0010703504 =7.17487.00 =Einstellwerte

                        A0000705904 =7.17912.00 =Einstellwerte


   4.02320.00

   40PDSI  DB LKW L208 / L308  01.1977 - 04.1979   66KW 90PS 2,3    A0010703504 =7.17487.00  01.1977 -----
  40PDSI A0010705904 =7.17912.00    DB LKW L208 L308 L306 L601   63KW / 85PS  2,3     05.1979 --  08.1982
  Dichtungssatz = 4.00316.00  mit Iso-Zwischenflansch  12 = 3.34498.00

****  Bild 3          OE. Nr.        PIERBURG NUMMER
40PDSI  DB    40PDSI   01.1977  - 04.1979   A0010703504 =7.17487.00
Ersatz für   7.17912.00 Bild 3   wenn die Starterklappen Betätigung  verloren ging .  auch nicht mehr lieferbar !!!
Bild 4
40PDSI  DB         ab 05.1979   A0010705904 =7.17912.00
Pos.Nr.
066   Bild  3 Dichtungs-Satz 40PDSI DB LKW 4.00316.00
077 Kleinreparatur-Satz   4.02001.48
088 Reparatur-Satz  40pdsi DB LKW   4.02320.00
099 Vergaser-Flanschdichtung  / Iso-Flansch   A0009974549 =3.50000.22
09    Bild 3 + 4 Gemischregulierschraube  Co     5.11282.00 = 5.11282.02  = A0000710965 = 5.11282.01
10 O-Ring Co-Schraube   3.25845.00
10a Stopfen  blau   3.34520.00
011  Bild 3 + 4 Leerlaufgemisch - Abschaltventil 12V    / 250     LAV            L208 / L308 ZK12956 A0000721117 =7.12956.00
012  Bild 3  **** Isolierdichtung   3mm   dick nur im Dichtungssatz + Reparatursatz     40PDSI  LKWnicht lieferbar A0000716580 =3.34498.00
012  Bild 3 + 4 nur im Dichtungssatz + Reparatursatz   4.00316.00
015 Leerlaufdüse g 57,5 wie Abbildung L208 / L308     ZK3016 A0000713136 =5.03016.12
017  Bild 2 Leerlaufabschaltventil 12V / 57,5 dafür entfällt Bild11    L409   A0000721317 =7.12972.12
023 Pumpenmembrane  Nr.20        13110639362 059129451= 5.06972.00.0     A0000704852 =5.06972.00
028 Pumpenverbindungsstange kpl.     ( 3.24349.00 )   4.07255.02
037 Satz Schwimmer   5.06440.00  5.06440.01    ZK6440  Zk6440/1 alle   1709119   A0000711343 =4.07266.05
040 Vergaser Deckeldichtung  6 Loch   A0000716680 =3.34750.00
042 Schwimmernadelventil 2,0 m.K.   ZK89/2  5.19534.00 = A0000711244   5.00089.02 = 4.07414.51 A0000710644 = 4.07414.51.N
045     **** Buchse für Kurvenscheibe   /  die Achse ist aber Bestandteil vom Vergaserdeckel  lieferbar A0000710450 = 3.31654.00
046    **** wieder lieferbar  Kurvenscheibe A0000710113 = 5.17414.00 =  A0000710213 =5.19701.00
047    ****  nicht lieferbar Drehfeder     A0000716216 = 3.34789.00
48 Scheibe   3.35059.00
49 Sicherungsscheibe   3.17162.00
050     wieder lieferbar Nachfertigung   Kupplung / Kunststoff   A0000720440 =3.34785.00
055 Sicherungsscheibe   3.17162.00
555 Kraftstoffpumpe   A0020916501 =7.20797.50
  Kraftstoffpumpe   A0020916501=Ersatz = A0020916901 =7.20874.50
666 Kraftstoff-Druckregler   A0000722017 =7.20341.00
  Iso-Flansch  unter dem Vergaser / Fußdichtung   nicht lieferbar   A0009974549 =3.50000.22
  Fußdichtung 0,5mm   3.50000.05
 Bild 2  Dichtungssatz   4.00315.00
 Bild 2  Reparatursatz   4.02319.00
Bild 3 + 4 Dichtungssatz  mit Zwischen-Iso-Flansch   4.00316.00
Bild 3 + 4 Reparatursatz mit Zwischen-Iso-Flansch   4.02320.00

Bild 136-40PDSI DB 200 + 230 /  2Vergaser   1965 -- 1968  Ersatzvergaser A0010715301 = 7.15978.00 vorn
  38PDSI DB 200   Ersatzvergaser A0010714001 =7.15983.00 hinten
066 Dichtungssatz  1Vergaser
088 Reparatursatz  1Vergaser
59  Bild 1 Kraftstoff-Rücklaufventil Vergaser vorn   A0000701146 =5.04185.00.0
023 Pumpenmembrane   5.05640.00.0
024 Pumpendeckel für Rücklauf Vergaser vorn   5.06601.00.0
024 Pumpendeckel  Vergaser hinten   5.05856.01.0
012 Isolierflansch ca. 4mm  zwischen Schwimmerkammer + Drosselklappenteil     Zwischen-Flansch =    A0000714480 =3 20126.00.0
    ****  beim Verlust der Teile kann der Vergaser von Bild 2  als Ersatz montiert werden    7.17542.00  Mercedes LKW 2,3/66KW , der ist aber auch nicht mehr lieferbar.

  ****   wir arbeiten an einer Lösung  !!!!

36PDSI  38PDSI + 40PDSI                    BMW1602   1502  2002   1600  1800  2000 +
  7.16052.00 = 12523832  /  7.16053.00 = 122523812  / 7.16894.00 = 12574932  / 7.16054.00 = 12523822  / 7.17300.00 = 12613642
7.16896.00  = 12574952  /  7.16897.00 = 12574692 / 7.16895.00 = 12574942  / 7.17346.00 = 12621152
                                                    Bild  5  BMW

                           Inhalt Reparatursatz:  3 ,9 , 7 ,11,16, 27, 28 , 30, 31, 32, 33, 34, 35, 51, 52, 53, 54, 58, 59

                         40PDSIT  2000 + 2002 Autom. =  7.16219.00  = 12535922  BMW18  7.16669.00 =  12561452  BMW28
                                                 Bild  6  BMW

        Oe.Nr.   PIERBURG Nummer
Vergaser  38PDSI 38PDSI  BMW 1602 63KW   131112574922 =7.16893.00.0
  Dichtungssatz 36PDSI + 38PDSI + 40PDSI 4.00315.00
  Kleinreparatursatz 36+40PDSI 4.02001.49
  Reparatursatz 36+38PDSI 4.02203.00
  Kleinreparatursatz 40PDSI  BMW 2002 4.02001.46
  Reparatursatz 40PDSI  BMW 2002 4.02208.00
  Dichtungssatz  2002 Automatik  mit 3.27530.00  =  1257015 40PDS 4.00208.00
  Reparatursatz  2000 + 2002 Automatik 40PDSIT BMW 2000 + 2002 Aut. 4.02207.00
Pos.Nr.
02  Bild 4 +5 +6 Anreicherungsventil   11512542059 =5.06658.29  100
  Reparatursatz mit Pull-Down-Membrane usw. 40PDSIT  2000+2002 Autom. 4.02207.00
016 Isolierdichtung  dünn grün  40mm 36-40PDSI  = 40PDSI + 40PDSIT 13110739121 =3.20325.00
016 Isolierdichtung  dünn grün  38mm 36-40PDSI  = 38PDSI 13110639196 =3.18932.00
009 Pumpenmembrane  "  20 "   alle 36 38 40PDSI  + 40PDSIT BMW  13110639362 =5.06972.00
ohne Bild Pulldownmembrane  " 53 "   5.13632.00
051    / 38 Satz Schwimmer 10Gr. alle 5.06440.00 = 5.06440.01 =4.07266.05
052 Schwimmerachse   13110639207 =3.19865.00
053 Niederhalter   13110639198 =3.18761.00
54 Deckeldichtung 36PDSI 38PDSI 40PDSI 5Loch im Dichtungssatz 36 - 40PDSI  5 Loch  13110639161 =3.18656.00
  Deckeldichtung 36 - 40PDSI 6 Loch 131111272537 =3.34750.00
058  /  69 Schwimmernadelventil 2,0 m.K. alle 36+38+40PDSI BMW 5.00089.02
30 Bild 5 Verbindungsstange   3.24349.00  = kpl. 30-34   4.07255.05
35 Gemischregulierschraube  40DDH + PHH A0010713071 = 3.24493.00

63 Startdeckel 52 1709127 4.07262.18.0
40PDSIT  BMW 2000 + 2002 Automatik   2000 74KW/ 100PS  1970 05.1970  - 08.1970   13112561452 =7.16219.00
  2000 + 2002 Automatik 09.1970  - 08.1973   13112561452 =7.16669.00
73 Thermostartventil  12V  nur Automatik  erst ab 05. 1970     13 ohm 11710370   /  13117091289 =5.09124.00
  Flanschdichtung 38PDSI  + 35RH   1304TS 38PDSI  BMW1602 13110639040 =3.50000.04.0
  Flanschdichtung 40PDSI  + 40RH   1704TS 40PDSI  BMW2002  13110739045 =3.50000.05.0
Flanschdichtung40PHH 2002Ti  40DDH  40DCOE    13110639043 =3.50001.03.0
Hinweis Ansaugluft - Vorwärmung Sommer / Winter Umstellung ! von Hand !!!! ( vereisen )




Service Satz  4.00S8G.00  36PDSI  38PDSI  40PDSI   mit Membrane 5.06972.00  Original Satz 40PDSIT 4.02207.00  BMW 2000 + 2002 2000CS Automatik 1968 - 1972
 für Vergaser mit  5Loch Deckeldichtung  L208  L308 L409  (Abbildung) ( nur Dichtungssatz = 4.00208.00 )
 Passt nicht für Bild 3 (3mm Zwischenflansch 12)  Auch für BMW 2000 + 2002  usw. Handschaltung verwendbar.
6 Loch Deckeldichtung =  3.34750.00 extra bestellen ab  01.1977 ------

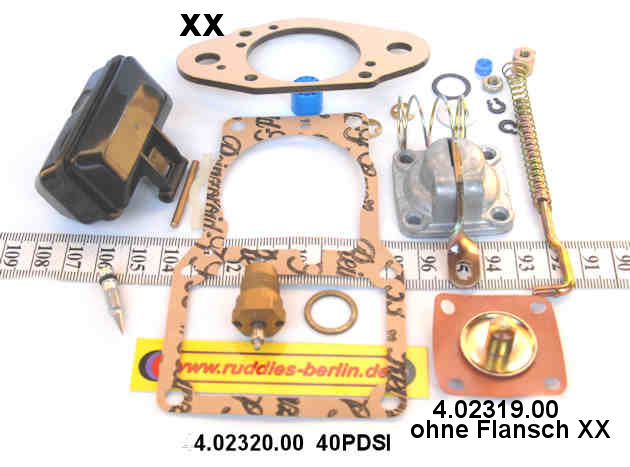

4.02320.00 nicht mehr lieferbar 40PDSI DB 208  308 2,3 / 66KW / 90PS         Flanschmaße  Rücklaufventil  Druckregler 13311263767 =7.20265.00  BMW + DB
für  Vergaser Bild 3 + Bild 4  mit Deckeldichtung  =  6 Loch  = 3.34750.00

für  Bild  1  +  Bild  2 +  Bild  4

   Ersatz für  7.20020.00
nur noch 4.02319.00 ohne den 3mm Iso - Zwischendichtung, 3.34498.00
der Iso-Zwische -Flansch  ist nur im Dichtungssatz  4.00316.00 lieferbar.
