SOLEX                 Solex 40PII-4   40Pii-4  Doppel - Fallstromvergaser    44Pii-4 für PORSCHE



 Doppel - Fallstrom - Vergaser  40PII-4   Porsche  /  VW-Käfer 2 Vergaser-Anlage /    44PII-4 König-Rennboot

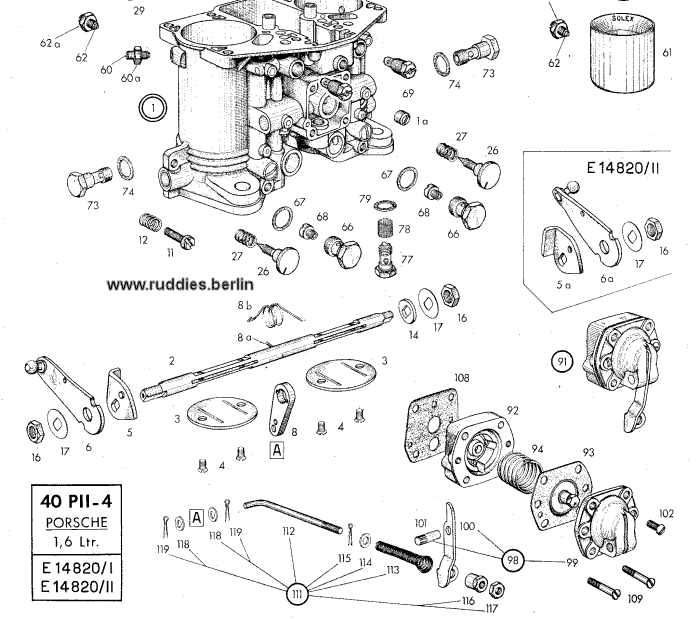

40Pii-4 alte Ausführung mit durchgehender Drosselwelle   3 Drosselklappe geschlitzt   3.10757.00    ( 3.19848.00 )

                                           Bild  1


    E14820/1  =7.14820.01    E14820/2 = 7.14820.02    Porsche 1,6 -Super 90  Motor 616/7
2 Drosselklappenwelle  durchgehend Lochabstand  28mm K16298 =3.16298.00
3 Drosselklappe  Lochabstand 28mm K10757 =3.10757.00 88014611500 =3.10757.00
4 Linsenschraube  K10908 =3.10908.00  Ersatz =3.24495.00 = 3.00095.01 aber Torx T10
5 Widerlager  Vergaser I    ZK3912 = 3.03912.00
5a Widerlager  Vergaser II ZK3912/1 =3.03912.01
6 Drosselhebel Vergaser I   7.14820.01    ZK4320 =5.04320.00       Ersatz kpl .= ZK8796 =5.08796.00
6a Drosselhebel Vergaser II  7.14820.02 ZK4320/1 =5.04320.01       Ersatz kpl. = ZK8797 = 508797.00
8 Übertragungshebel / Pumpenhebel / Drosselwelle  K17270 =3.17279.00 =   61610091800 =3.17270.00
8a Zylinderstift  K17434 = 3.17434.00 =  61610092100 =3.17434.00
8b Rückdrhfeder  k16303 =3.16303.00 =  61610092200 =3.16303.00
11 Leerlaufeinstellschraube  K11262 =3.11262.00 = 3.11262.00
12   Druckfeder K15862 =3.15862.00=  5041084631 =3.15862.00
14 Unterlegscheibe  K101 = 3.00101.00 =3.20773.00 =  Ersatz = 3.20773.00
16 Sechskant mutter M8x1  K724 =3.00724.00  3.00724.00
17 Sicherungsscheibe  K10635 = 3.10635.00= Ersatz =3.25312.00  Ersatz = 3.25312.00
26 Leerlaufgemischregulierschraube   M5x0,8 K16758 =3.16758.00 3.16758.00
27 Druckfeder  k15862 = 3.15862.00 5041084631 =3.15862.00
28 kein Bild Verschlußschraube M8x1  für Kraftstoffniveaukontrolle  K2305 = 3.02305.00 =




111 Pumpenverbindungsstange kpl.  ZK5015 =505015.00  Ersatz = 5.05071.00=  69210097200 =5.05071.00

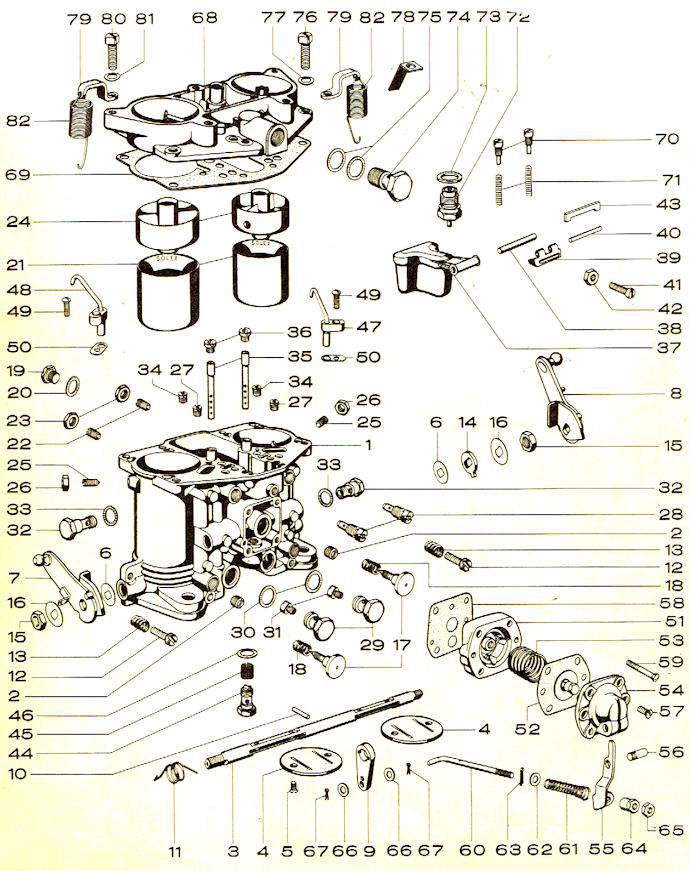

                                             Bild 1A


       40Pii  Porsche 912 + 1600SC  1,6 90 + 95PS  E15390/1 =7.15390.01 +  E15390/2 =7.15390.02  /  E15265/1 = 7.15265.01 + E15265/2 = 7.15265.02
       Vergaser mit Durchgehender Welle
Vergaser 40Pii-4 Bild oben    PORSCHE 912  1965    61610810401   7.15265.01  durchgehende Wellen  61610810402 =7.15390.01
   Vergaser 40Pii-4 Bild oben    PORSCHE 912  1965    61610810301   7.15265.02    61610810302 =7.15390.02
   Vergaser 40Pii-4 Bild unten   PORSCHE 912  1968    61610810403   7.15798.01    61610810405 =7.15907.01
   Vergaser 40PII-4 Bild unten   PORSCHE 912  1968    61610810303   7.15798.02    61610810305 =7.15907.02
Drosseklappenwelle durchgehend   K18331 =3.18331.00
Drosselklappe  40mm  8°   oder Durchmesser nach Angabe   K19848 =3.19848.00
Linsenschraube M4   K24495 = 3.24495.00  Ersatz  =   3.00095.01  M4 Torx   10
Uterlegscheibe   K10987 =3.10987.00
Drosselklappenhebel Vergaser 1 ZK5300 = 5.05300.00   Ersatz =ZK8796 = 54710092203R =5.08796.00
Drosselklappenhebel Vergaser 2 ZK5300/1 =5.05300.01 Ersazu =ZK8797= 54710092202L =5.08797.00
Übertragungshebel  / Pumpe  K17270 = 3.17270.00 = 61610091800 =3.17270.00
10  Zylinderstift K17434 = 3.17434.00 =  61610092100 =3.17434.00
11 Rückdrehfeder Pumpenhebel K16303 =3.16303.00 = 61610092200 =3.16303.00
12  Leerlaufeinstellschraube K24467 =3.24467.00 =  Ersatz  3.11262.00
13  Druckfeder K15862 =3.15862.00 = 5041084631=3.15862.00
14  Unterledscheibr  1,5mm K24491 =3.24491.00 =  61610096205 =3.24491.00
15  Sechskantmutter M8x1 K24482 =3.24482.00 =   9861216688 =Ersatz 3.00724.00
16 Sicherungsscheibe 8mm   Dr.-Kl.-Welle K24472 =91110094500 =3.24472.00 =  Ersatz Zahnscheibe 3.10635.00
17  Leellaufgemischregulierschraube    M5x0.7 ZK4473 =5.04473.00 =   61610097201 =5.04473.00
18  Druckferder K15862 =3.15862.00 =  5041084631 =3.16862.00



  60  111  Pumpenverbindungsstange kpl.    69210097200 =5.05071.00

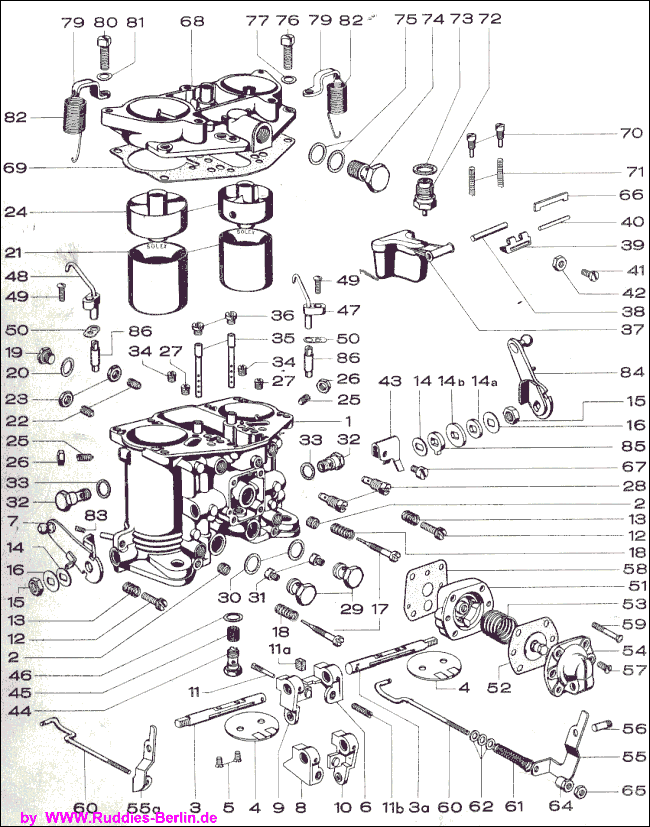

                                    Bild  2



Kraftstoffniveau  Kontrollschraube 19 / Einstellschraube 41           Leerlauf        Übergang     Beschleunigungspumpe  :  0,5cm³ / Hub
      O.E.Nr,:     PIERBURG Nr.-
   912 USA  09.1967 ---     E15851/1 mit geteilter Welle   61610810404 =7.15851.01
       61610810304 =7.15851.02




    mit geteilterWelle  61610810403 =7.15789.01
Vergaserdichtungssatz     4.00904.00  =4.0S46G.00
  Reparatursatz   4.03228.00
Vergaser-Flanschdichtung 3.50001.03
002 Madenschraube  /   M9x1  /  Bypass-Bohrungen   3.02452.00
002   Bild 1 Drosselklappenwelle  ( nicht geteilt / durchgehende Welle ) bis ca.  08.1967 = 3.18331.00
003   Bild 2 Drosselklappenwelle  geteilte Welle   3.25300.00
003a Bild 2 Drosselklappenwelle  geteilte Welle   3.25301.00
  Spezial Anfertigung Drosselklappenwelle durchgehend   als  Ersatz  für  beide Wellen   eine statt r zwei 3.18331.SP
003   Bild 1 Drosselklappe  für Vergaser mit durchgehender Welle  + spitzer  Co-Schraube   61610891200 =3.19848.00
004   Bild 2 Drosselklappe für geteilte Drosselklappenwelle  und  stumpfer  Co-Schraube und mit Ausfräsungen   61610090903 =3.24841.00
005 Linsenschraube  M4   3.24495.00
5     Bild 1 Widerlager Vergaser I   5.03912.00
5a   Bild 1 Widerlager Vergaser II   5.03912.01
6a  Bild 1 Drosselklappenhebel Vergaser II   5.04320.01
6    Bild 1 Drosseklappenhebel Vergaser I   5.04320.00
006 Kupplungshebel Vergaser rechts   69210099107 =5.09139.00
007 Bild 2 Drosselklappenhebel Vergaser rechts.  nach 1965  Widerlager + Drosselhebel kpl.   54710092203 =5.08796.00
8     Bild 1 Übertragungshebel für Beschleunigungspumpe   61610091800 =3.17270.00
8a   Bild 1 Zylinderstift    61610092100 =3.17434.00
8b Drehfeder   61610092200 =3.16303.00
008 Bild 2 Kupplungshebel Vergaser links   5.09141.00
009 Kupplungshebel Vergaser rechts   5.09141.00
010 Kupplungshebel Vergaser links   5.09142.00
011 Kegelstift   69210092200 =3.24703.00
011a Federklotz nicht lieferbar auch nicht im Satz !!! =     Gummi  aus   Benzinschlauch schneiden ! 69210099301 =3.25302.00
011b Gewindestift   69210099400 =3.24874.00
012 Leerlaufeinstellschraube   3.24467.00
013 Druckfeder   3.15862.00
017  Bild 1 Sicherungsscheibe    3.24472.00   3.20773.00
026  Bild 1 Leerlaufgemisch-Regulierschraube Co.  mit Spitze ( Messing)  alte Ausführung   ---1965   Abbildung oben 1960=   3.16758.00 Gewinde= M5x0,8
026  Bild 1 Leerlaufgemisch-Regulierschraube Co. mit Spitze + Kunststoffgriff jetzt  Nachfertigung   PO.912 1965  Messing  61610092701=5.04473.00 = M5x0,7
027  Bild oben Druckfeder für Gemischregulierschraube alt  1960 + 1965 = 3.00169.00
018 Druckfeder bis ca. 08.1967 = 3.15862.00
15 Bild 2  Mutter M8x1 für Drosselklappenwelle   111129157 =3.00724.00
16 Bild 1 Mutter M8x1 für Drosselklappenwelle   3.00724.00
17 Bild 1 Sicherungscheibe   Ersatz  Zahnscheibe 8mm 01410230 =3.10635.00 =  Ersatz = 3.10635.00
017  Bild 2 Leerlaufgemisch-Regulierschraube   Co. ( wie Abbildung  unten , stumpf +  44mm lang  ) 61610092703 =3.25084.00
018  Bild 2 Druckfeder / G.R.Schr.   61610099101 =3.24877.00
019 Verschlussschraube  Schwimmerjustierung Kontrollbohrung    ( Formel Super V )  = 3.24477.00
021 Lufttrichter               K    32   Porsche  61610093000 K 38 VW Sport 120PS =  3.16339.64
024 Vorzerstäuber                                      61610093300 3.25153.00  61610093301 =3.16340.00
025  + 022  Bild 2 Halteschraube  Vorzerstäuber  Lufttrichter   M6   3.24468.00
026  + 023  Bild 2 Mutter M6   361610093200 =.24469.00
027 Leerlaufluftdüse          u 1,5   3.01339.51
027 Leerlaufluftdüse          u 1,6   3.01329.55
027 Leerlaufluftdüse          u 1,8    61610090202=  k1329/180  3.01329.63  1968 --    3.01329.63
027 Leerlaufluftdüse          u 1,1    3.01329.33
029 Hauptdüsenträger   616100914 =3.10910.00
031 Hauptdüse              Gg 125    ( Porsche 1600SC /  356C  / 95PS )  1967   ( Gg 165  )    3.10913.41
031 Hauptdüse              Gg 115    ( Porsche 1600SC /  356C  / 95PS )  1965   3.10913.35
031 Hauptdüse              Gg 120    ( Porsche 912  / 90PS )  1965   3.10913.39
031 Hauptdüse              Gg 122,5 ( Porsche 912  / 90PS )  Abgasausführung  09.1967 -- 07. 1968    3.10913.40
031 Hauptdüse              Gg 125    ( Porsche 912  / 90PS )  Abgasausführung  ab 06.1968 ---Ersatz-Vergaser
031 Hauptdüse              Gg 115    ( Porsche Super 90 / 90PS )    Mot.616A  1960
036 Luftkorrekturdüse      a 180  =   3.02944.63 / a 200  =  3.02944.67/   a 220 =  3.02944.71 ( a 160 ) 3.02944.55    61610090002 =3.02944.63   180
028 Leerlaufdüse            g  57,5   / Abgas-Ausführung nur andere Leerlaufdüse  g50    ( g50 ) 5.03060.09       61610090100 =5.03016.12   57,5
032 Pumpendüse         Gp 40    61610093600 = 3.10033.09 =Gp50 = K10033/50   3.10033.05
035 Mischrohr                     25   61610090702 =3.10148.00
034 Anreicherungsdüse  0,70    0,70 =  3.17187.17
037 Schwimmer           F  7,4gr nicht mehr lieferbar    61610090601 =5.04278.00
038 Schwimmerachse   61610091101 =3.15589.00
039 Gelenk / Niederhalter   61610094000 =3.16463.00
040 Achse für Gelenk 39   61610091100 =3.10039.00
041 Schwimmerstand Einstellschraube  / Kraftstoffstand justieren   61610094100 =3.17399.00
043 * Sicherungsblech  Drosselklappenwelle   61610094200 =3.16482.00
044 Kugelventil   K   61610094300 =5.03007.00
044 Kugelventil  0,36  Ersatz = 0,4   Ersatz  = 0,4 =5.03745.04  61610094301 =5.03619.01
047 Einspritzrohr  40   nicht mehr lieferbar   61610096602 =5.05208.05
048 Einspritzrohr  40   nicht mehr lieferbar     Einspritzmenge :  0,5cm³ /1 Hup   69210096702 =5.05209.05
050 Dichtung  / Einspritzrohr   3.17888.00
052 Membrane  Plättchen 3.15882.00    61610095100 =5.03874.00
60+62     Bild 1 Halteschraube / Klemmschraube M5x0.75 K11372   3.11372.00
60a+62a Bild 1 Kontermutter  M5x0,75   K11260   3.11260.00 =   3.00299.00
060 = 111oben Pumpenverbindungsstange kpl.  für durchgehende Drosselklappenwelle    Bild oben   5.05071.00
060 Pumpenverbindungsstange kpl. incl. 061 + 062 + 64 + 65   69210097202 =5.09143.00
066 * Niederhalter Schwimmerachse   61610099500 =3.24756.00
069 Vergaserdeckeldichtung =3.17240.00 im Satz  mit den Dichtringen + Membrane "52" =5.03874.00 + Dichtung "58" =3.10089.00 + Dichtungen "50" =3.17888.00 + Schwimmernadelventil "72" =5.04198.01 im Nachbau Satz =    4.0S46G.00
072 Schwimmernadelventil  P 1,75 m. F.   5.04198.01
074 Hohlschraube  M12x1,25  Kraftstoffanschluss   3.24480.00
076 + 080 Deckelschraube   3.24486.00  = 3.16845.00  4 Kant   3.24475.00   5.04584.00
082 Zugfeder                    nicht mehr lieferbar   99952200302 =3.17268.01
084 Drosselklappenhebel   links. nach 1965  Drosselhebel mit Widerlager kpl.   54710092202 =5.08797.00
084 Satz Drosselklappenhebel für VW-Zwei-Vergaseranlage  nicht Porsche nicht wie Abbildung   Sauer & Sohn
086 Füllstift für Beschleunigungskanal /nicht in allen Vergasern vorgesehen !      Nur  in  der  Letzten  Ausführung    ab 1968 --- 3.25085.00
111 Bild 1 Pumpenverbindungsstange kpl.   69210097200 =5.05071.00
   *  43 + 66 die beiden Ersatzteilnummern sind in den Kennblättern vertauscht  !!!!!
  Es sind fast keine Ersatzteile mehr lieferbar , bitte immer erst anfragen.
Flanschdichtung 3.50001.03

  Kraftstoffpumpe  PO2  912+ 356B 1600 / 44KW/60PS 55KW/75PS + 66KW / 90PS  09.1959   --  07.1965 7.15057.00 = 91610840100 =7.15057.50

Iso-Flansch   (pro Vergaser 2 x iso-Flansch + 4 x Flanschdichtung.) + 2 x Dichtung  3.50001.03  = V502540
"Nachbau" Service-Satz    ( brauchbar )  mit 30, 33, 46, 50, 52, 58, 69, 72, 73, 75, + 2 Flanschdichtungen  für einen Vergaser = 4.0S46G.00          S46G



                                    111 Bild 1  = 5.05071.00

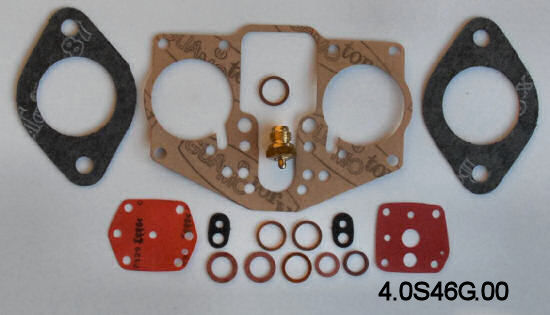

  Nachbau Servie Satz Solex 40Pii-4  4.0S46G.00  Bild 2  4 = 3.24841.00 für geteilte Wellen
     2 Ausfräsungen für Leerlaufgemisch
     Lochabstand =18mm
3.10757.00 =    Bild 1   3 = 3.19848.00 für durchgehende Wellen
     2 Einfräsungen in der Mitte Lochabstand = 18mm

Info über Umrüstung auf WEBER  für PORSCHE

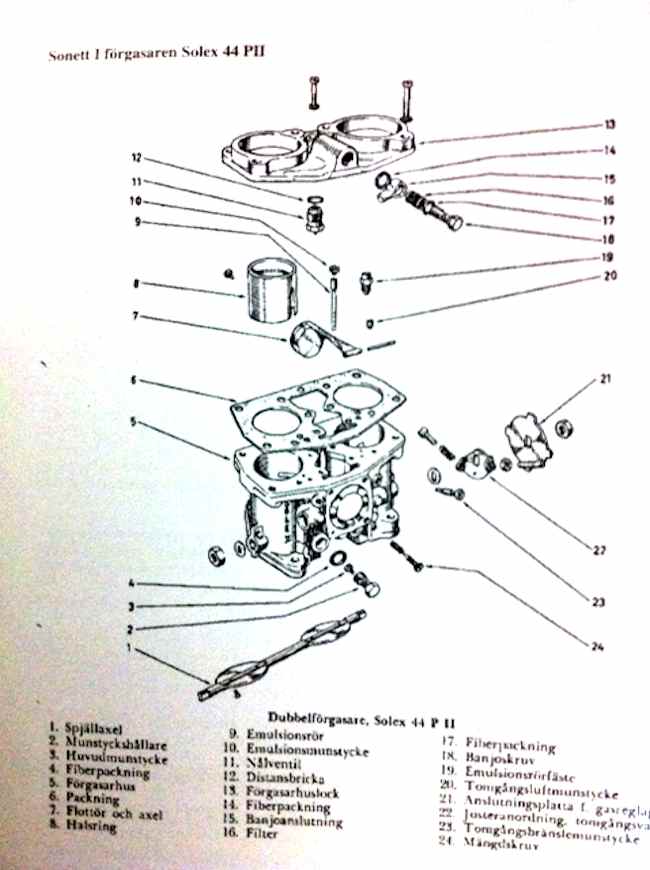

Bild  3  Bild 4

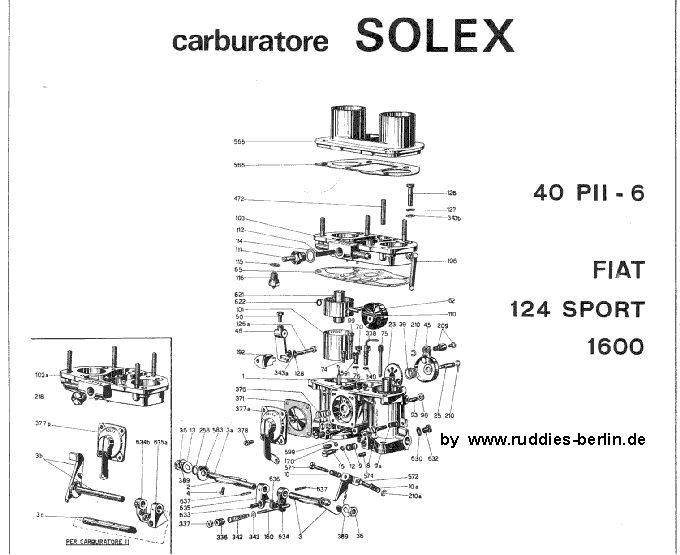

SOLEX  C40PII - 6  Doppelfallstromvergaser  FIAT 1600 40Pii-6  44Pii Saab 96 GT 750



                                                                                        Bild  5

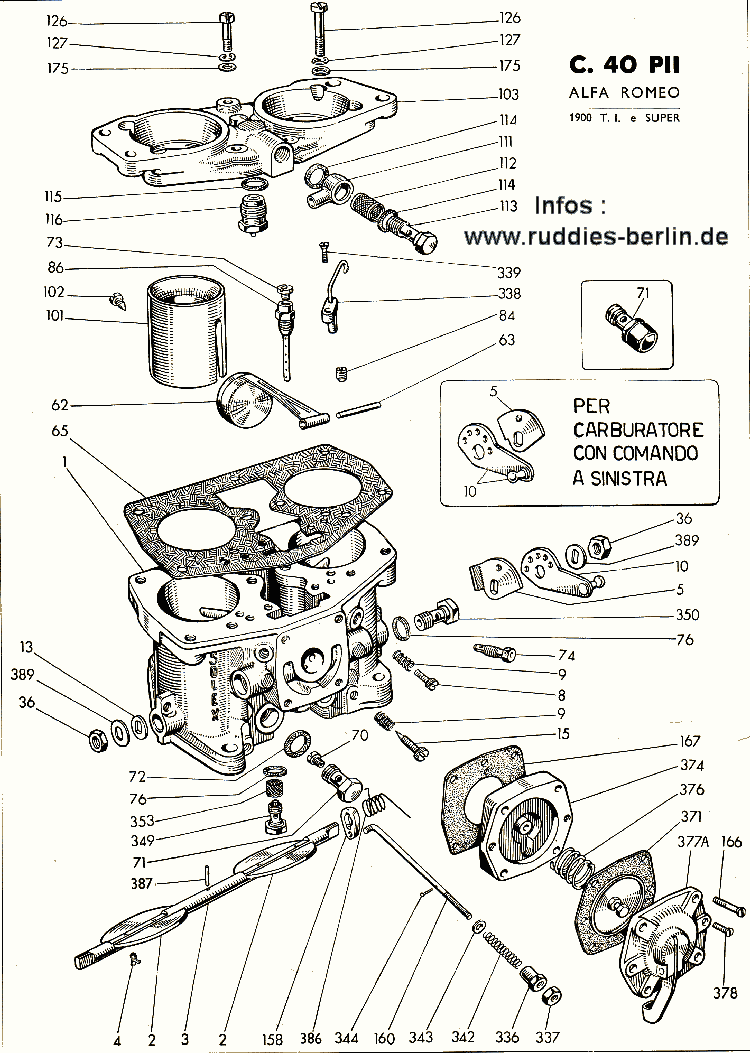

C40PII    40PII  Alfa Romeo 1900   1961        PORSCHE  Spyder  Carrera  1955  ( Sandguss )
