Service - Anweisung    PIERBURG  2E  2E- E  Vergaser  G-Kat  Mercedes DB190 W201  +  DB200 W124    Ecotronic 4/103-33.1    08.1986





2E-E  2EE       7.18156.00    7.18156.03    7.18156.02    7.18156.04    7.18156.07    7.18156.08     7.17156.09



0020702704  / 0020703504  /  0020704404  /  0020701904  /  0020703304  /  0020703404  /  0020704304  /

                                                                                        Seite  2





                           Seite  3



Seite  4Prüfwerte



Seite  5



Seite  5   Abgleichstecker



Seite  6    Leerlauf  Leerlauprüfung  Leerlaufeinstellung



Seit  8  Lambdasonde



Seite   9      Drosselklappenpotentiometer   Poti    =   4.07317.01   =   0005400717



Seite 10     Vordrosselsteller    4.07282.02   = 0000700165

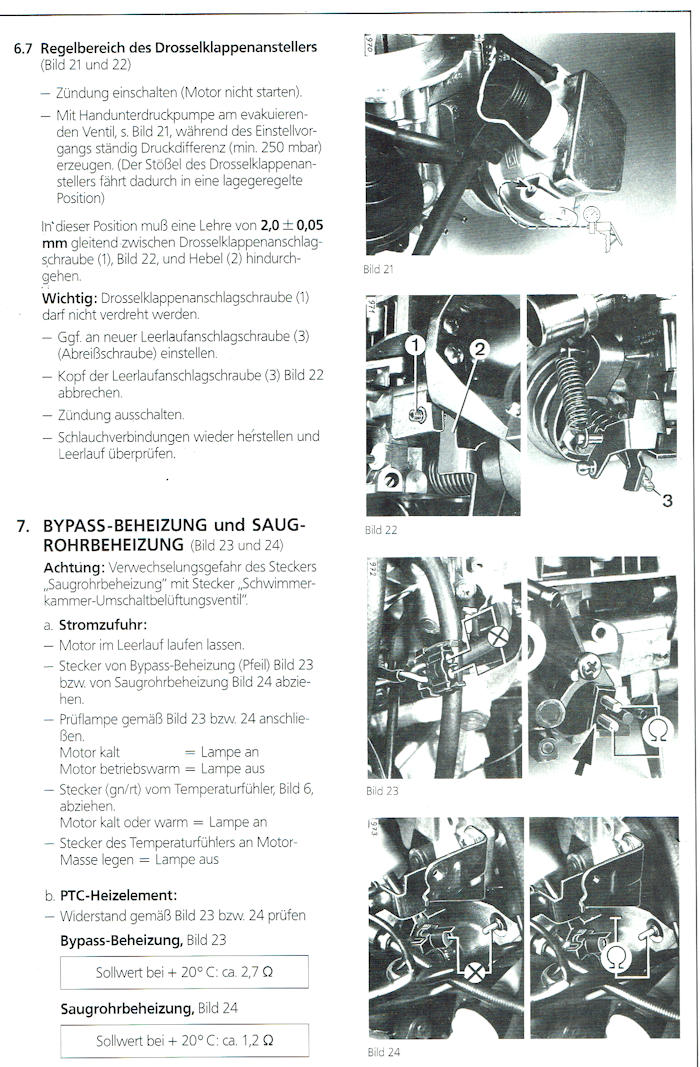

Seite 11        Drosselklappenansteller   DKA     04.1986  ---  07.1988  =  4.07279.27  =  0000700065      07.1988  ---  11.1990 = 4.07279.71





Seite 12



Seite 13



Seite 14




Seite 15     Unterdruckdose II.Stufe =  0000704053 =4.07271.23      /      Schwimmerkammerumschalt- Belüftungsventil = 0000710492 =4.07304.01



Seite 16



Seite 17  Anschlussplan   Unterdruck Schlauchplan 2EE DB



Seite 18



Seite 19  Schwimmerniveau




Seite 20  Kabebaum  Kabelklemmen



Seite 21



Seite 22



Seite 23



Seite 24



Seite 25  Schaltplan



Seite 26



Seite 27



Seite 28  Klemmenbelegung 2EE DB  /   Fehlersuche  Fehlersuchtabelle 2EE DB














Leerlaufluft - Nadeldüse "20"

und  Leerlaufluft  - Düsennadel  "21"

und  Druckfeder " 19"  ( bricht auch mal !! )

Sollten bei Verschleiß  erneuert werden  =




Das Leerlaufgemisch wird bei Verschleiß ( prüfen ! )  sehr mager!  Es war nicht geplant, dass die Vergaser weit über das "Verfalldatum"  im Gebrauch sind.

Vergaser 2EE Check         Wirkungsweise 2E-E  Ecotronik
