04.00 = Zenith Doppelfallstrom - Vergaser 32NDIX   36NDIX  Ersatzteilliste  Abbildung  NDIX  ZENITHVERGASER   ,  ZENITH Vergaser




         Doppel - Fallstrom - Vergaser  Porsche /  BMW /  Steyr -Puch  Haflinger - Steyr-Daimler- Puch  Pinzgauer   /
         VW-Käfer 1600 2 Vergaser - Anlage  DB Unimog S   -  DKW   - Borgward  - Hanomag - Mowak - Panhar









Kaltstart Starterzug gezogen                          Warmlaufphase Starterzug nur och etwas gezogen


26  Gemischregulierschraube

                            Normalbetrieb
                                32NDIX Porsche   Bild 1

         163  =  M12x1,25 = 3.24480.00

                                 32NDIX DB  Unimog  Bild 2


  161     DB M12x1,5 =3.03936.00 Hohlschraube  M12x1,5    A0009971072 =3.05146.00 Schraubstutzen
DB  1012052501 =3.03936.00  M12x1,5 / M14,1,5


32NDIX 1x 32NDIX Zenith Doppelfallstromvergaser   Auto-Union   DKW   AU5  00010013  +  AU1 00010043 40PS    F91/1000/4 00010035  F91/4  44PS
  1 x 32NDIX Zenith Doppelfallstromvergaser   Auto-Union  AU     55PS AU3  00010028   AU31  00010041  +  AU311 00010052 11061 1000SP
  1 x 32NDIX Zenith Doppelfallstromvergaser   Auto-Union  AU6  00010053  +  AU9  00010053  44PS  1962 -----  DKW  M-Wagen
  1 x 32NDIX Zenith Doppelfallstromvergase  BNW V8 2,6L 100PS      BMW1 = BMW11 00010012A = 00010046 BMW9  BMW502.1   00010045  110PS
  1 x 32NDIX Zenith Doppelfallstromvergase  BMW V8 3,2L 120PS   BMW2 = BMW21  00010012B  = 00010047  BMW506.1
  1 x 36NDIX Zenith Doppelfallstromvergase  BMW V8  3,2L 140PS   BMW4 = BMW7  00010012D  =  00010214  BMW503.1
  2 x 32NDIX Zenith Doppelfallstromvergase  BMW V8 3,2L  150PS  BMW3  00010012C     BMW507.1
36NDIX  2 x 36 Zenith Doppelfallstromvergase  BMW V8  3,2L 160PS  BMW8.1  +  BMW8.2  00010215 +  00010216   1962 ----  BMW506
  1 x 32NDIX Zenith Doppelfallstromvergase  Borgward  LKW  6M BO1  00010011 82PS  1954 -- BO2 00010051 82PS  - 1961  1,4A + 6M 2,3IIA
32NDIX 1 x 32NDIX Zenith Doppelfallstromvergaser  DB DB1 Unimog S  6Zyl. 2,2 / 80PS  00010010       1953
32NDIX 1 x 32NDIX Zenith Doppelfallstromvergaser  DB DB2 Unimog S  6Zyl. 2,2 / 80PS  00010018       1957
32NDIX 1 x 32NDIX Zenith Doppelfallstromvergaser  DB     A0000715301 DB11 Unimog S  6Zyl. 2,2 / 80PS       1959 00010048 = 7.16932.00
32NDIX 1 x 32NDIX Zenith Doppelfallstromvergaser  DB  7.16377.00  =  A0010717301 DB21 Unimog S 6Zyl. 2,2 / 80PS    00010049  1  1959 A0010717401 =7.16378.00
  Zenith Doppelfallstromvergaser  FORD G29T  4L  96PS  V8 Serie FO1  00010014A   FO2  00010014B  1960 ----
  1 x 32NDIX Zenith Doppelfallstromvergaser  Hanomag  O28AL   HA1   00010016   2,8L  63PS  1960 ---
36NDIX  1x 36  Zenith Doppelfallstromvergaser  Mowag  Chrysler V8  R318  MO1  00010217  =   00010247 5,2L  1963
   2 x 32NDIX Zenith Doppelfallstromvergaser  Porsche 616/2 Super  PO2L  + PO2R  00010019L +  00010019R  000100191    1,6L  75PS  1957 --
   2 x 32NDIX Zenith Doppelfallstromvergaser  Porsche 616/1 PO3L  +  PO3R  00010020L + 00010020R  000100201 1957  Normal  1,6L  60PS
   2 x 32NDIX Zenith Doppelfallstromvergaser  Porsche  616/2 PO19L +  PO19R  00010059  +  00010060   1963 ----  Super  1,6L  75PS
  1x 32NDIX Zenith Doppelfallstromvergaser  Industrie Motoren  1,5 + PO6  PO7  PO8  PO10 PO14 Po15 PO16  PO18 PO61 1957 ----------  1,6L   46 - 60PS
  1 x 32NDIX Zenith Doppelfallstromvergaser Steyr-Daimler-Puch  0,643L + 0,660L     Haflinger PU1 00010024  Geländew. 650TR PU2  00010063  PU3   4   0001006 22 + 27PS
32NDIX  F 1 x 32NDIX FORD Vedette  8x 66x79  10923
36NDIX 2 x 36 Zenith Doppelfallstromvergaser  Steyr-Daimler-Puch 7121081610  +  7121081620  Prinzgauer 2,5   90PS1976 -- 7.17499.00 7.17500.00
38NDIX 1 x 38NDIX  D.K.W.  DKW Sonderklasse 5Cv  3x 71x76 = 11060
38NDIX   F 1 x 38NDIX  Panhard PL 17 Tigre  2x 84,85 x 75 = 848cm³ N.V.02.003  /  367.210   1965   11078 + 11159
NV02003    367210
2 x 38NDIX D.B. Panhard   2x 85x75 11057

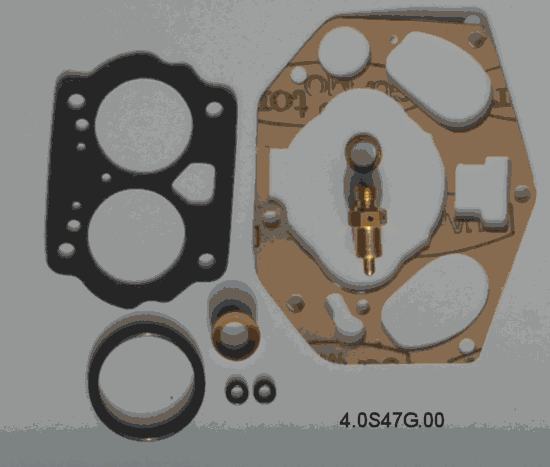

152 usw.  Dichtungssatz   32NDIX 4.00300.00  = 4.01004.00
Dichtungssatz 36NDIX Steyr 2,5L / 66KW / 90PS  4.01003.00
Reparatursatz 36NDIX Steyr mit Gelenk-Doppelschwimmer bis  ------ 1976      7121085200
4.03003.00 nicht lieferbar
Reparatursatz 36NDIX Steyr mit Gelenk-Doppelschwimmer ab  1976 --------     7122085200 4.03005.00           "
30+131a   +152 Dichtungssatz 32NDIX kpl. 4.01004.00
51 Schwimmergehäuse 00.02.00502 000200502 =5.11025.00
52+67+68     +92 Reparatursatz 32NDIX original für DB Unimog S mit  Pumpen -Ventile   Düsen + Dichtungen  A180 586 01 90 kpl. A1805860190 4.07058.00 nicht lieferbar
1a Verschlußschraube  M5  DB Unimog + Steyr     01310167 =3.29141.00
1b Schraubstutzen / Z.Unterdruck  M5  DB Unimog + Steyr Zünd-Unterdruck 020100621 =3.31234.00
1c Dichtring 5mm Alu   01910063 =3.29142.00
1a Verschrauung    BMW  M7mm
1b Schraubstutzen  BMW M7mm  lang  innen M8x1 Zünd-Unterdruck 01310157 = 3.33325.00
002 Drosselklappenwelle 0.51051        051051        A0000710711 3.29012.00
Drosselklappenwelle hart verchromt   Nachfertigung  Porsche 0.51005.101 0.51005.101 =3.29013.00
  Drosselklappenwelle  36NDIX 7121085221 3.33183.00
  Drosselklappenwelle  36NDIX 0.510402  0510402  7121085231 3.30203.00
003 Drosselklappe 32NDIN 0.4.1005.2     0410052    A0000711410 =3.29014.00
  Drosselklappe 36NDIX Steyr 0.4.10190 0510190  7121085211 3.29175.00
004 Klappenschraube Zylinderschraube 0.13.10053    01310053   A0000715671 =3.29016.00
5 Widerlager f. Drosselhebel + Stellschraube, 0.12.10056    01210056   A0000711012 =3.29147.00
6a Drosselklappenhebel L 001200562 5.13870.00
6b Drosselklappenhebel R 001200561 5.23049.00
7 Bild 1 Pumpenhebel PORSCHE usw 01210261 3.30198.00
7 Bild 2 Pumpenhebel  DB usw mit Kugelkopf 0012513  / 001200513 5.11106.00
011 Einstellschraube 0.13.10057    01310057   A0000715771 =3.29017.00
12 Druckfeder 0.11.10058    01110058   A0000711516 =3.29019.00
21  Bild 1 Gummi Dichtring  O-Ring / Düsendeckel  im Dichtungssatz   0.19.10034     01910034   3.27973.00
26  Bild 1 Gemischregulierschraube  Co Messing (Abbildung)  gerändelter Griff   0.13.10257    01310257    Porsche   + VW 61610081800 =3.30195.00
26  Bild 2 Gemischregulierschraube Co kleiner Kopf     Unimog  Mercedes 0.13.10061    01310061     +  BMW     DB = A0000715871 =3.29027.00
  Gemischregulierschraube Co  Sreyr alt 7121085261 3.32796.00
  Gemischregulierschraube Co. Feingewinde mit. O-Ring   36NDIX  Steyr 7122085261 5.11282.01
027 Druckfeder  0.11.10058    01110058   PO. = 61610081400 =3.29019.00
028 Zylinderschraube  M6 x35 + Kopf 0.13.10065     01310065 3.27993.00
028 Zylinderschraube  M6 x40 + Kopf für Vergaser mit Iso- Zwischenflansch 0.13.10208     01310208  BMW + Mowag 3.30188.00
030 Isolier - Zwischendichtung  grün ca. 0,8mm dick 32NDIX   01910397    DB BMW Borgward Porsche 01910064 01910337     A0000718480 =3.29178.00 + Steyr
  Isolier - Flansch  36NDIX  ca. 5mm dick Steyr - Daimler - Puch 2,5l.  , 0.1910407G , 01910407G   BMW 3.30201.00
030 Isolier - Flansch  32NDIX  ca. 5mm dick BMW   / 0.19.10206     01910206 3.33327.00
041 Pumpenverbindungsstange kpl. 11teilig  einstellbar  00.12.643  0012643  Porsche  + VW 001200643 =5.13075.00
042 Pumpenverbindungsstange kpl. 5teilig einstellbar 00.12.00563    00.12.563  0012563 001200563 Porsche  + VW 3.18233.00 5.13007.00
042 Pumpenverbindungsstange kpl. Steyr 5.15737.00
048  Feder Pumpengestänge    3.29256.00
041 Bild 2 Pumpenstange kpl   001200556 =5.16221.00
050 Sicherungsfeder 3.18233.00
052 Doppelschwimmer 00.06.00520L  000600520L                         A0000711043 =5.11099.00
052 Gelenk-Doppelschwimmer Steyr und Gelände 712.1.08.501.2  , 7121085012 5.10936.00
61  Lufttrichter K23 mm   0.20.10111  02010111      3.27979.00
   Lufttrichter K24    3.27980.00
   Lufttrichter K25    3.27981.00
   Lufttrichter K26,5   3.27983.00
   Lufttrichter K27    3.27984.00
   Lufttrichter K28    3.27985.00
  Lufttrichter K32   61610093000 =3.16339.64
62 Lufttrichterhalteschraube M5 0.13.10143   01310143     616 100 826 00 61610082600 =3.27987.00
63 Mischrohrträger  /  Gemischaustritt   /  Vorzerstäuber    61610082700 =5.10931.00


64 Zylinderschraube 7001084491  , 0.31.100322 , 01310032 = 3.29124.00
65 Mischrohr 1S 0.20.10122   02010122 Porsche, VW, Sauer+Sohn 3.25651.00
65 Mischrohr 3N Auto-Union , 3.25655.00
65 Mischrohr 4N 0.20.10128  02010128 BMW , Borgw., DB , Ford, Hanomag, 3.25657.00
  Mischrohr 4K 0.20.10127  02010127 3.25656.00
  Mischrohr 4S 0.20.101295  020101295 Auto-Union 3.25658.00
  Mischrohr 6S 0.20.10286  02010286     Steyr 6S , 3.25665.00 = ?? 3.31850.00
  Mischrohr 8K Porsche Industrie Mot.
66 Luftkorrekturdüse  L-K-Düse 0.7.10031 = 0710031 xxx 3.31359.00 + Größe
  Luftkorrekturdüse  L-K-Düse 180 0710031 180    wie  3.25413.63 =3.31359.63 61610089700 =3.31359.63
67 Hauptdüse   3.29111.00 + Größe
68 Leerlaufdüse 0710010 xx 3.27972.00 + Größe
Leerlaufdüse g45 0710010 45 61610083602 =3.27972.07
  Leerlaufdüse g55 0710010 55 61610083603 =3.27972.11
72 Schraube Düsendeckel 01310035 3.29112.00
74 Leerlauf-Luftdüse   3.27974.00 + Größe
77 Pumpendüse   3.29227.00 + Größe
(80) Drosselhebel R 001200561    5.23049.00
151 Bild 1 Vergaserdeckel M12x1,25      001515 =000100515  Porsche VW 511093.00
151 Bild 2 Vergaserdeckel M12x1,5      001798   001515/1 =00100515-1 DB UNIMOG 5.11154.00
153 Bild 1 + 2  Kernnagel / Niet im Dichtungssatz   3.29042.00
156 125   5.13872.00
156 150   5.13873.00
156 175   5.19329.00
156 Schwimmernadelventil 200   5.11133.00
156 250   5.11110.00
163 Hohlschraube  M12x1,5  Mercedes  3.03936.00
162 BIld 1 Hohlschraube M12x1,25   Porsche VW   3.24480.00
173 Pumpenhebel Porsche  VW 01210159 =3.30196.00
192 Zugferde Rückzugfeder  Leerlauf Nachfertigung 01110250 =3.31097.00

   Die Teileliste geht unter der  "Düsenbestückung" weiter !!!!!

Düsenbestückung für :

                               Porsche 1,6 / 75PS /  1303S Käfer S&S 60PS /      S&S 75PS /                Unimog S /        /  BMW 2,6100PS                       2x32NDIX
                                                                                                                                                                  Borgward 2,3 6M          /BMW 3,2 120PS


000.100-48 + 000.100-49                                                          Industrie-Motor + Käfer

  100PS          120PS            150PS          ein Vergaser..

                                                            PO19                VW                         VW                       DB11+21      BO2         BMW11       BMW21     2 xBMW3    PO18                 nur Porsche
061 Lufttrichter            K    28                 28                           28                                              26             23                25               27               26            24 3.27985. Größe
066 Luftkorrekturdüse  a   210               210                          220                                                   210          150             120            100              100           220 3.31359. Größe
067 Hauptdüse        "Gg" 130               120                         130                                                       140          120             145            155               155          120 3.29111. Größe
065 Mischrohr            s     1S                1S                          4N           4N             4N             4N                4N             1S 3.25651.00  VW
068 Leerlaufdüse       "g"   55                40                         42,5                                                              55           50              55              55                55             60 3.27972.11   Gr.55
074 Leerlauf-Luftdüse  "u"140              145                         135                                                      140         140             140            140              140           140 3.27974. Größe
077 Pumpendüse     "Gp 40                 40                          40                                                               55            90               60              60                60            55 3.29227. Größe
41     PO- VW Pumpenverb. Stange außen           außen                   außen     5.13075.00  einstellbar
        DB  Pumpenverb. Stange         mitte 0012565  00.12.565
079 Einspritzrohr        i      8           Nr.8 kurz            kurz   Nr.8                                 3          lang 0,65        7                7               7           lang pumpen
Einspritzmenge     je Hub             0,30 - 0,70                            1,0-1,2     1,0-1,2       0,9 - 1,1
156  Schwimmer   - Nadelventil          125              125                          125                                  200         250             250            250            250           175F 5.13872.00  = 125

67 Hauptdüse z.B. 132,5 = 3.29111.49 = A0000717535 / 140= 3.29111.47 = 61610083510 A0000717735 = 3.29111.39 = 120  /  A0000716635 = 3.29111.49 = 145 3.29111.  Größe
    215792  G35305
68 Leerlaufdüse ( vereinzelt bei alten Vergasern + Düsen mit O-Ring wie Pumpendüse ) 0.7.10010   3.27972.09 = 50 3.27972.  Größe
70 Verschluss-Deckel  Düsen    Düsendeckel   A0000711060  =3.29116.00
71  Bild 2 Gummi - Dichtring   Düsendeckel    im Dichtungssatz   O-Ring  der ist original  rund !      01910034         616.100.838.00 = 0.19.10034 =3.27973.00
72 Deckelschraube / Verschlussdeckel für Düsen 0.13.10035   01310035   A0000716271 =3.29112.00
73 Dichtring Schraube Düsendeckel     im Dichtungssatz !!! A0000711060 3.29117.00
75 Starterkraftstoffdüse   z.B. 100 = 3.29114.29 = Größe ? A0000711237 =3.29114 51= 150
77 Pumpendüse 0710014   A0000710586  /  3.29227.25  = i 90  = A0000710986 =3.29227.11 =  i 55
78 Gu. O-Ring  Pumpendüse               im Dichtungssatz   3.17798.00
79 Einspritzrohr = Nr.8  / 020100131 = 3.29086.00 E.Rohr Nr. 2 / A0000710449 = 3.29567.00 / PO/VW 02010013-4   3.29089.00
091 Pumpenkolben kpl. Steyr  5.13159.00   00.20.607    0020607 5.17769.00
091 Pumpenkolben kpl.   nicht lieferbar !!      0020516/1 nur Satz 4.13240.00 Porsche / VW  00.20.576    0020576     61610085000 =5.13240.00
Ersatz Pumpenkolben-Manschette  Satz  als Ersatz Bild unten   4.13240.00
91 Pumpenkolben kpl.  100   =  58mm Gesamtlänge DB Unimog 100  kurz   00.20.542   A0020005421    A0000710418 =5.11134.00
  Gummimanschette , passt nur wenn eine Gummimanschette  auf dem Pumpen-Kolben war !!!!
101 Pumpensaugventil 00.20.00503  00.20.503  0020503 5.11095.00
  Pumpensaugventil  50 00.20.00717  , 0020716 5.23095.00
  Pumpensaugventil  55 00.20.00784    , 0020784 5.23100.00
103 Pumpendruckventil 00.20.00541    = lang     002000541 5.13005.00
103 Pumpendruckventil 00.20.00541/1 = kurz Porsche    0020005411 5.13868.00
103 Pumpendruckventil  100  lang 00.20 00504     002000504 5.13005.00
  Pumpendruckventil  arm 00.20.00775    0020775 5.17745.00
103 Pumpendruckventil  100  kurz 00.20 00504/1  0020005041 00.20.504-1    =  5.13868.00 5.13085.00
131 Bild 1 Verschlussplatte / Startdeckel      01010222    616.100.860.00 0.1010222 =3.27994.00
131 Bild 2 Starterkörper   01010037 0.10.10037-1  010100371    3.29158.00  A0000710828 =3.29158.00
131aBild1 Dichtung geschlossen  ohne Startkörper     im Dichtungssatz 0.19.10223      01910223 3.27998.00
131aBild2 Dichtung für Startkörper  BMW   DB  usw.  im Dichtungssatz 0.19.10264      01910264    A0000718580 =3.29140.00
135 Bild 2 Starterdrehschieber  DB 00.8.509-2       0085092 5.11058.00
135 Bild 2 Starterdrehschieber Steyr Puch 00.8.509-5       0085095 5.11061.00
136 Bild 2 Starterscheibe mit Achse  Puch 00.8.526-5 5.11081.00
151 Vergaserdeckel   5.11154.00
152 Vergaser - Deckeldichtung                  im Dichtungssatz  !!! 01910098  00436691646302     im Satz A0000712680 =3.29041.00
156 Schwimmernadelventil P  2,00mm  m.Kugel federbelastet  006531-1  UNIMOG 5.11133.00
156  Schwimmernadelventil  P 125  5.13157.00   61610089200 1,25mm  m.Kugel  Po+VW 5.13872.00
156 Schwimmernadelventil P 1,50mm  m.Kugel 5.13873.00
156 Schwimmernadelventil P 1,75mm  m.Kugel  7121085140 5.19329.00
156 Schwimmernadelventil P 250  00.06.00531/1   000600531 1  BMW 2,50mm  m.Kugel 5.11110.00
157 Dichtring / Schwimmernadelventil        im Dichtungssatz  ! 0.19.10090-1 = 1mm    019100901 3.24691.00
  Dichtring Schwimmernadelventil 0.19.10090-2 = 2mm    019100902 3.43125.00
161 Bild 2 Schraubstutzen für Überwurfmutter +   Schlauchdichtkegel M12x1,5 / M14x1,5  0110294 3.05146.00
  oder für Löt-Kugelbuchsen / Ruhrleitung
162 Bild 1 Hohlschraube  M12x1,25 Porsche + VW  01310148 = 7001084481 = 3.29255.00  = 4.07244.00 = 3.24480.00
191 Feder-Halter   nicht  mehr lieferbar 01210244 3.31093.00
196 Vergaser - Deckelschraube Zenith  ( 5St.)    013101000  Nachfertigung A0000716471 =3.29052.00

  Leerlaufabschaltventil 36NDIX 24V.  2,5 7121984322 7.12949.00
Vergaser - Fußdichtung                      im Dichtungssatz 32NDIX Nachfertigung 3.50000.NDIX
  Isolierflansch unter dem Vergaser Hitzeschutz  5mm mit Dichtungen beklebt 32NDIX Nachfertigung 3.50001.NDIX


Reparatursatz Zenith 36NDIX Steyr 7121085200 =4.03003.00  /     Prinzgauer 2,5Zenith - Vergaser    36NDIX   Service-Satz 32NDIX 4.0S47G.00  Porsche  VW Käfer SNV = 175   fehlen alle Dichtringe !!
    nicht mehr lieferbar   mit Gelenkschwimmer 5.10936.00  Iso-Flansch 01910407G =3.30201.00




den alten Pumpenkolben mit einer neuen Manschette versehen

A = alter Pumpenkolben    C = altes Endteil   /  E neues Endteil
 F neue Pumpen - Manschette Leder mit Spannfeder
 32NDIX  Dichtungssatz   4.01004.00
Satz =  4.13240.00  = E + F + Spannfeder ohne Bild. Als Service-Satz bestellen  - verwenden :
  Dichtungssatz 4.01004.00
Es gibt keine neuen Pumpenkolben mehr !! Schwimmernadelventil 125 = 5.13872.00  oder  175 = 5.19329.00  extra bestellen
  Pumpenkolben - Satz  =   4.13240.00  verwenden  + extra bestellen

Es gab auch Pumpenkolben mit einer  Pumpenmanschette  aus   Gummi,
  die kann eifach gewechslt werde.

Pumpenstange in Schraubstock spannen, C  mit Zange + Hammer "abziehen".
dann D  mit dem dicken Teil nach oben in den Schraubstock, Ledermanschette
auflegen, + E mit Hammer  "aufdrücken", Spannfeder einsetzen.    oder so wie
Sie's immer gemacht haben.
  4787E   BMW + Po + VW
Durchmesser des Pumpenzylinders  ca. 16mm
36NDIX BMW





Verwendung nur bei neueren Pumpenkolben ,die  schon eine Gummi-Manschette haben.
 ( ist selten )
36NDIX Steyr
